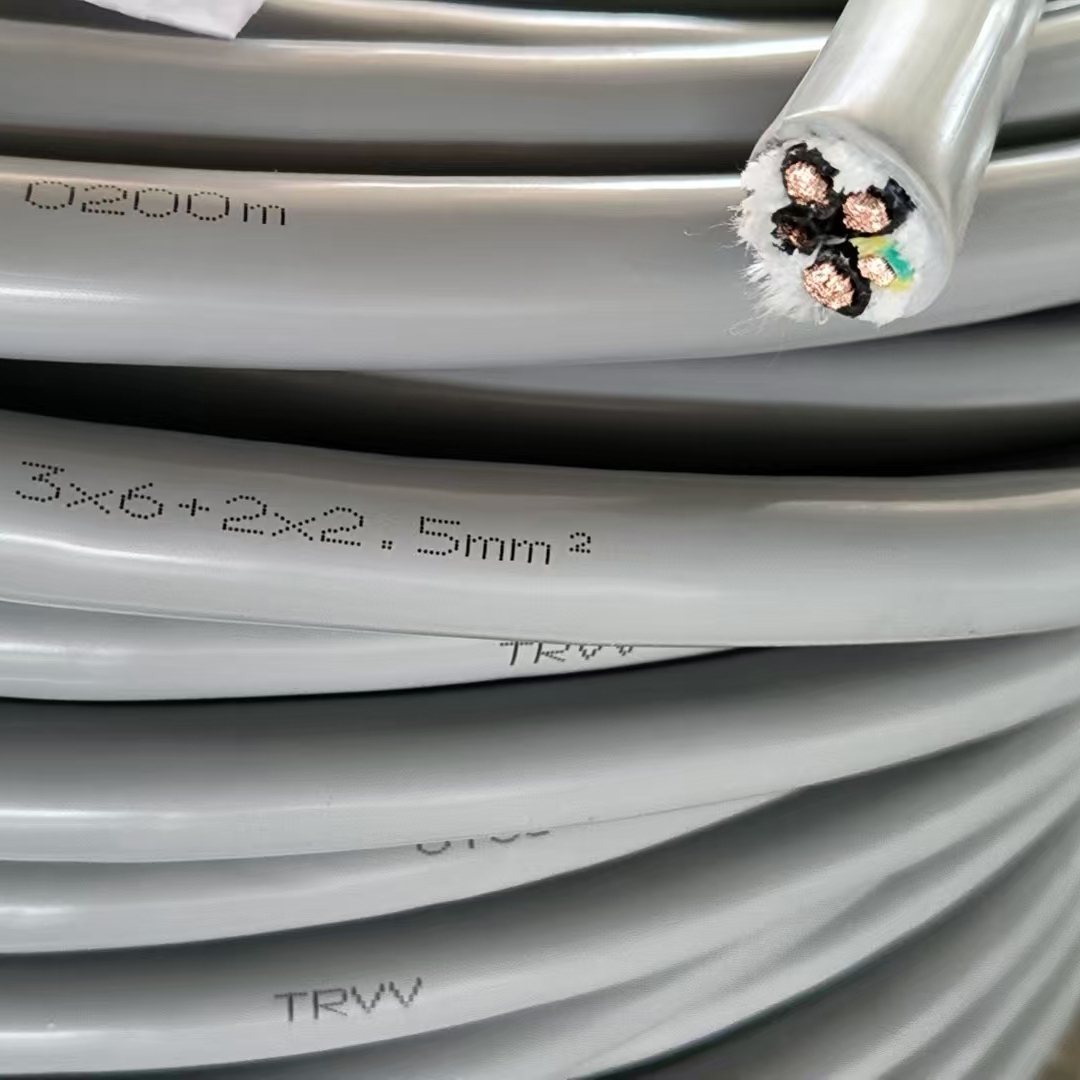

- 商品名稱：TRVV3x6+2x2.5mm2組合拖鏈軟電纜
- 添加時間：2026-06-10 17:08:14
- 電 話：13865813618
郵 箱：229877070@qq.com
TRVV3x6+2x2.5mm2組合拖鏈軟電纜用于同時需要?jiǎng)恿╇姾托盘?hào)控制的往復移動拖鏈場景。
一、型號含義
T：拖鏈專用，適配動態彎曲場景。
R：軟導體，采用超細多股銅絲絞合。
V：PVC 絕緣層。
V：PVC 外護套。
3×6+2×2.5mm2：3 根 6mm2 動力芯線 + 2 根 2.5mm2 控制芯線。
二、結構組成
導體
材質：多股超細精絞無氧銅絲。
特點：?jiǎn)谓z直徑≤0.08mm，柔韌性好，耐彎折不易斷芯。
絕緣層
材料：特制改性 PVC 絕緣料。
性能：絕緣電阻≥20GΩ?km（20℃），電氣性能穩定，低溫不易發硬。
芯線標識：3 芯 6mm2 為黑色帶白色數字；2 芯 2.5mm2 為棕、黑，含黃綠接地線。
成纜與填充
芯線絞合成纜，中間加填充繩，無紡布繞包，結構緊實圓整。
外護套
材料：耐磨、耐油改性 PVC 混合料。
顏色：標準黑色（RAL9005），可選灰色、橙色。
特性：表面光滑。
三、核心技術參數
額定電壓：300/500V。
測試電壓：2000V/5min。
溫度范圍：移動安裝 - 15℃～+70℃；固定敷設 - 30℃～+70℃。
彎曲半徑：≥6 倍電纜外徑。
彎折壽命：≥500 萬次（標準工況）。
耐化學性：耐機油、切削液、弱酸弱堿。
四、主要特性
高柔性耐彎折：超細銅絲絞合 + 柔性絕緣護套，適配拖鏈內高頻往復運動，不易斷芯開裂。
耐油耐磨：專用護套配方，適應多油、多粉塵工業環境，長期使用不易脫皮。
結構穩定：填充 + 繞包設計，運動中不易變形，保障傳輸穩定。
環境適配：可在干燥或潮濕室內使用，抗紫外線，適合中等負荷拖鏈場景。
五、適用范圍
數控機床：拖鏈內動力與控制信號傳輸。
工業機器人：關節及移動部件布線。
自動化產線：輸送線、裝配線拖鏈系統。
物流設備：堆垛機、穿梭車移動供電與控制。
其他：木工機械、包裝機械等需頻繁移動的設備。
六、安裝與使用要點
敷設溫度不低于 0℃，低溫環境需預熱。
避免過度拉扯、扭轉，彎曲半徑不小于 6 倍外徑。
適用于室內干燥或潮濕環境，避免長期暴曬與強腐蝕環境。
