- 商品名稱：ZR-TRVVSPJ 3*25+3*6柔性拖鏈電纜
- 添加時間：2026-06-08 09:34:55
- 電 話：13865813618
郵 箱：229877070@qq.com
這是一根阻燃、高柔、耐彎折、帶對絞+屏蔽的動力+控制一體拖鏈電纜，用于工業設備長期往復移動場景。
一、型號字母含義
- ZR：阻燃（符合常規阻燃要求）
- T：拖鏈專用（坦克鏈/往復運動）
- R：高柔導體（多股超細精絞銅絲）
- V：PVC 絕緣
- V：PVC 外護套（耐磨耐油）
- S：對絞結構（減少串?dāng)_，適合信號/動力混合）
- P：鍍錫銅編織總屏蔽（抗電磁干擾）
- J：加強/抗拉結構（增加抗拉纖維）

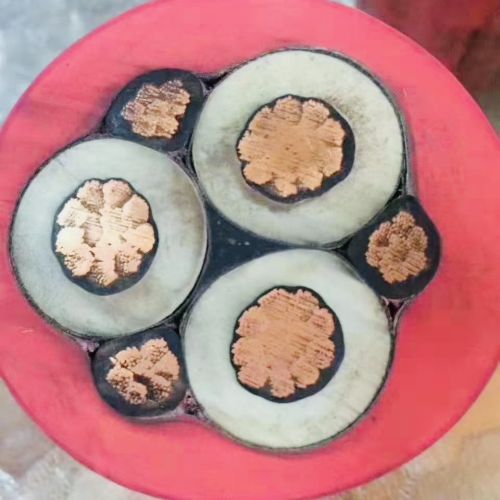

二、規格 3×25+3×6
- 3×25mm2：3 根 25 平方毫米動力芯（主供電）
- 3×6mm2：3 根 6 平方毫米控制/信號芯（輔助控制）
- 結構：動力芯+控制芯成纜，對絞分組+總屏蔽+外護套
三、結構
1. 導體：Class 6 超細精絞無氧銅絲（單絲約 0.1mm），耐折不易斷
2. 絕緣：改性 PVC，耐油、柔性好
3. 成纜：動力芯+控制芯分組對絞，減少串?dāng)_
4. 屏蔽：鍍錫銅編織（密度≥85%），抗干擾
5. 護套：耐磨耐油 PVC，黑色為主，抗撕裂
四、主要性能（實用角度）
- 彎曲壽命：可承受百萬級往復彎折，適配拖鏈長期運動
- 彎曲半徑：移動安裝約 8–10×電纜外徑；固定安裝約 5×外徑
- 溫度范圍：移動 –20℃～+70℃；固定 –30℃～+70℃
- 額定電壓：300/500V
- 耐環境：耐磨、耐油、阻燃、抗電磁干擾
五、典型用途
- 數控機床、加工中心拖鏈系統
- 工業機器人手臂、自動化生產線
- 伺服電機+編碼器一體布線（動力+信號同纜）
- 物流輸送、木工機械、起重設備等頻繁移動場景
